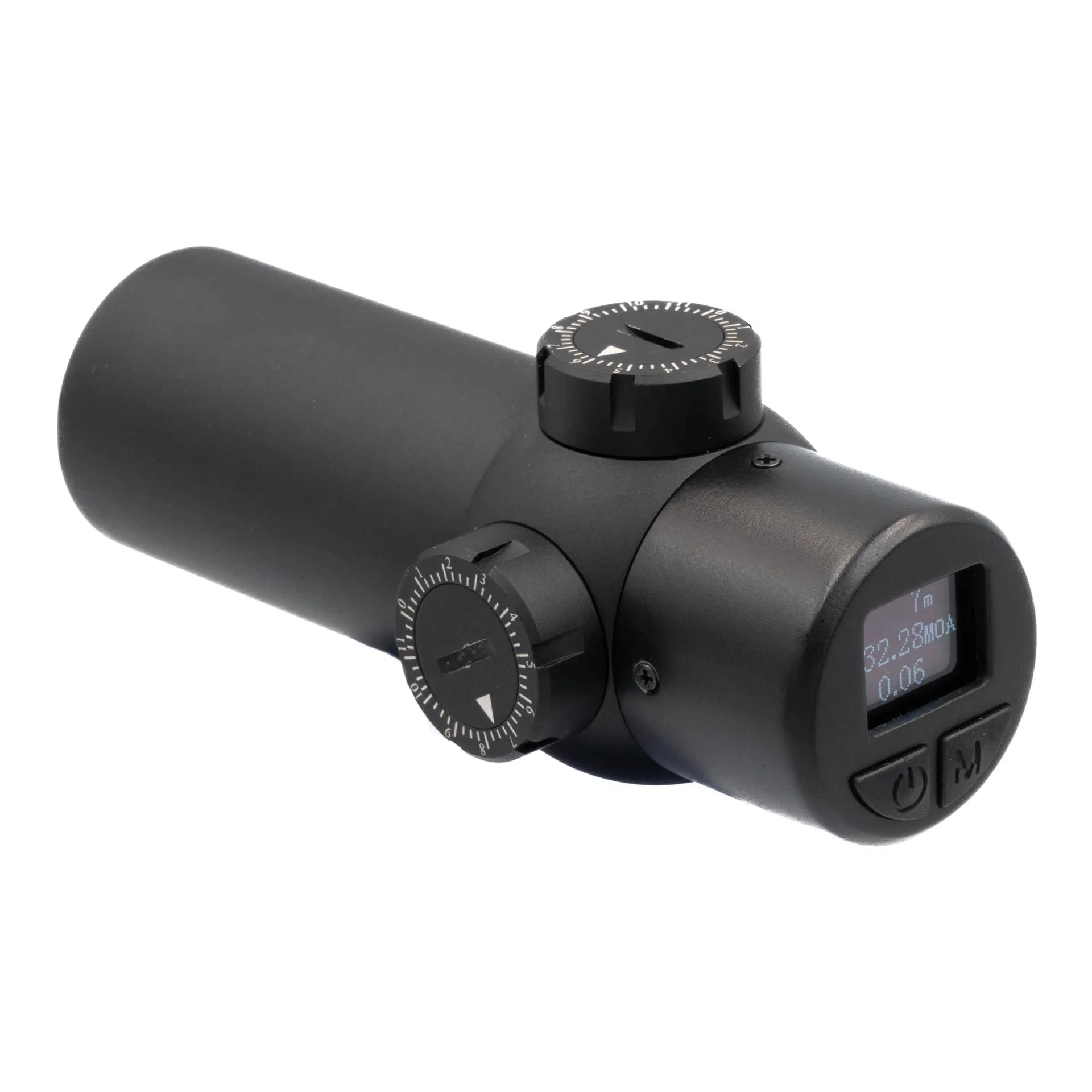

Element Optics LRF modul

Våpenmontert Avstandsmålingsmodul

Element Optics avstandsmålingsmodul snurrer konseptet for en laseravstandsmåler på hodet.

I stedet for å bruke et optisk søkeverktøy, kobles denne enheten til våpensystemet ditt og kan “nullstilles” til riflesiktet ditt. Dette forenkler arbeidsflyten din og lar deg skyte på avstand og treffe målet uten å bytte stilling. RF-modulen gir deg en presis avfyringsløsning på opptil 1000 meter og utnytter hele kraften til det integrerte ballistiske chipset for å ta hensyn til værforhold, helling, spindrift og mye mer. Enheten er svært kompakt og annvenlig, og koster en brøkdel av tilsvarende enheter. Det følger med en fjernkontroll for feste på forskjeftet så du slipper å endre grep for å ta målinger og beregne nødvendige justeringer.

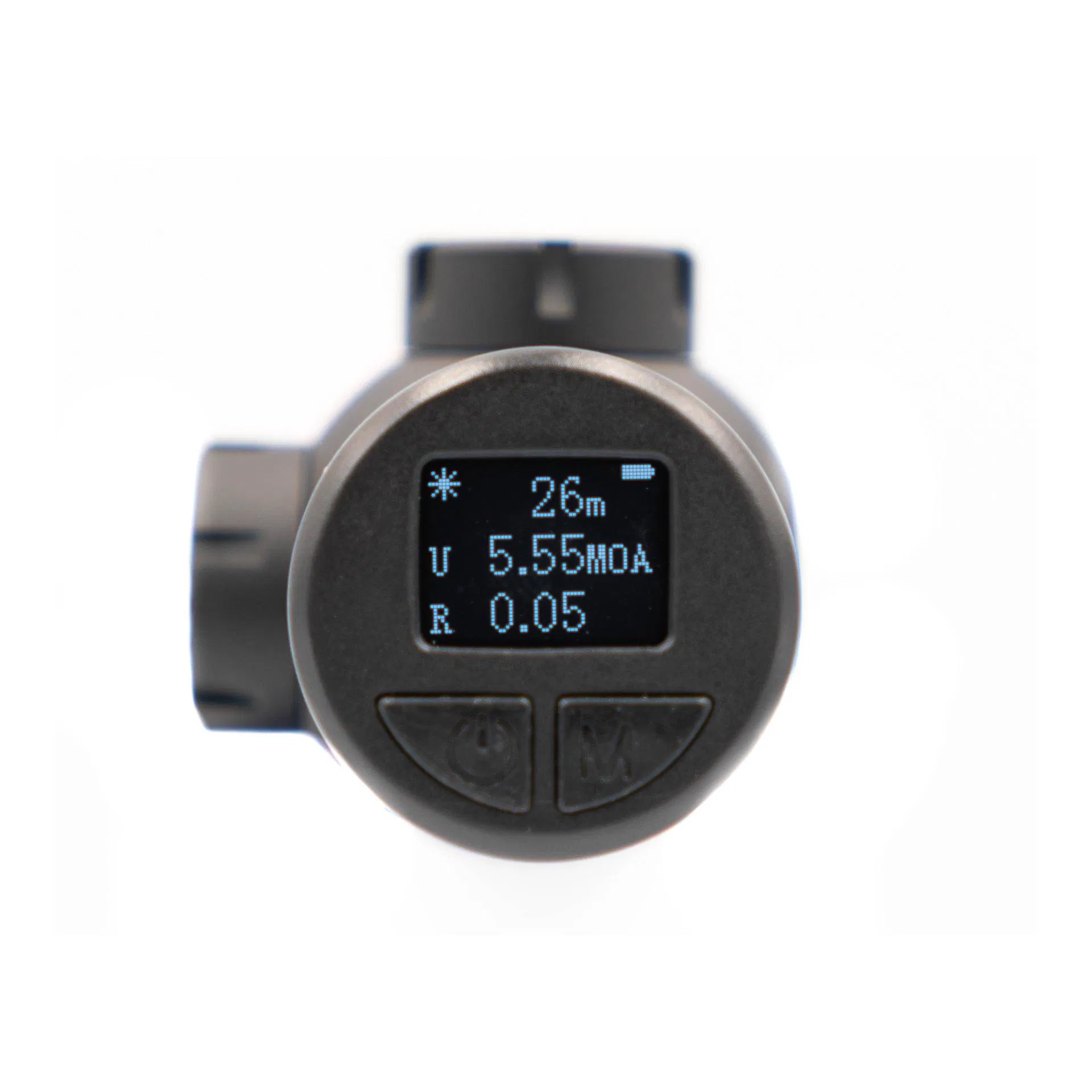

Opprett en ballistisk profil i appen, send den på noen sekunder, og få relevante data vist på bakskjermen.



Montering:

For montering på et tradisjonelt våpen kreves det et feste med en integrert Picatinny-skinne. Alternativt kan avstandsmålingsmodulen monteres på en Picatinny-skinne på fremre del av våpensystemet. Det fysiske avstandet mellom modulen og optikken spiller egentlig ingen rolle, så lenge avstanden mellom siktelinjen og laseraksen er nær. Når monteringsposisjonen er valgt, må RF-modulen nå justeres og nullstilles i forhold til det optiske systemet ditt ved hjelp av fininnstillingesskruene.

Det er viktig å måle nøyaktig hvor lang avstand LRF modulen har fra senter av kikkertsiktet, samt hvor lang avstand det er mellom senter av kikkertsiktet til pipen for å få nøyaktige målinger og beregninger! Målet med “innskyting” er at laseren går helt parallelt med kikkertsiktet, i motsetning til innskyting av rifle der siktet vil peke litt nedover pga den krumme kulebanen. NB. Laseren vil altså treffe en fast avstand over innskytingspunktet til siktet. Om du har skutt inn på 100m vil altså laseren uansett avstand treffe feks 6cm over senter av retikkelet uansett avstand, MEN om du har skrudd på siktet ditt ifbm skyting på lengre hold vil ikke dette lengre stemme. Det er altså viktig å dermed nullstille siktet til zero før du tar avstandsmål.

Fremgangsmålte for førstegangsinnstilling av modul:

1. Monter og grovjuster LRF modulen i den medfølgende ringen på våpenet eller siktet.

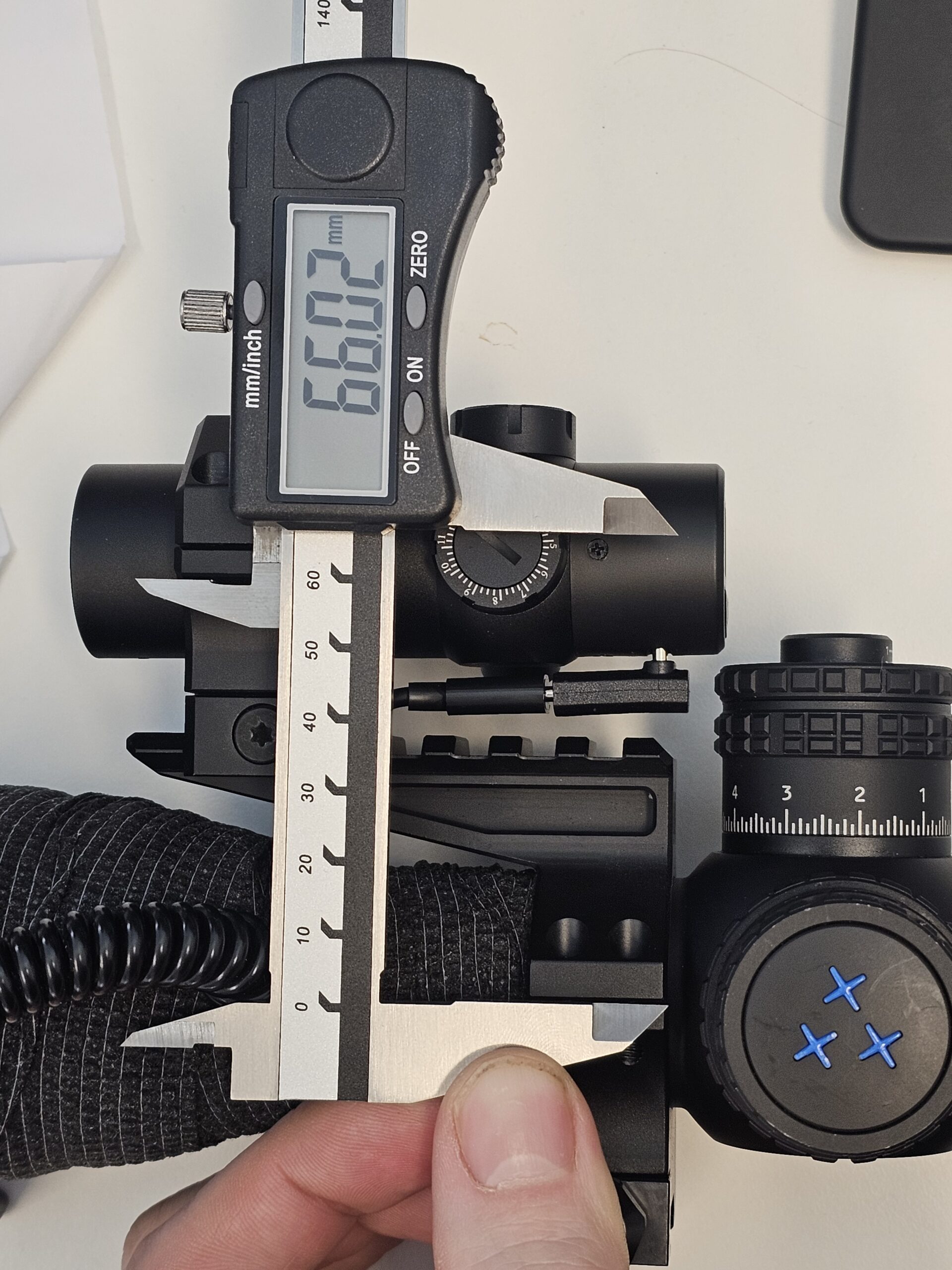

2. Mål avstand mellom senterakse på kikkertsikte og LRF modul. Om du bruker Element Accu-lite ringer på 34mm med diving board er denne avstanden ca 66mm. For 30mm kikkert og samme løsning blir avstanden ca 64mm.

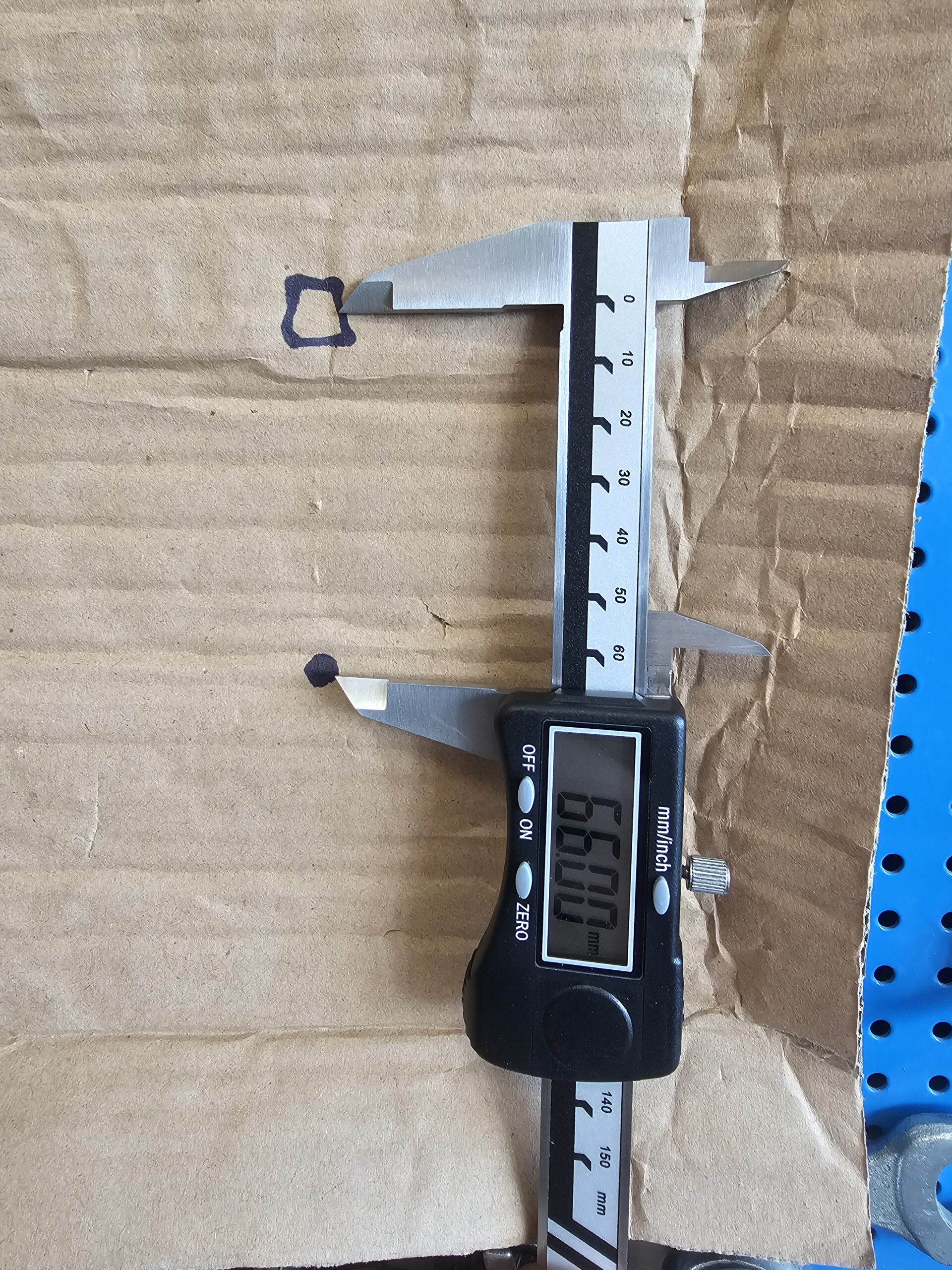

3. Finn et A4 ark, papplate eller tilsvarende, og tegn en prikk til å sikte på og  “laserboks” med avstand målt i punkt 2 ovenfor siktepunktet. Dette arket henger du opp på ca 20m. Her er det ikke viktig med en nøyaktig avstand, men det bør helst være over 10m for å sikre nøyaktigheten. NB. disse punktene må ha samme relativ avstand som de er montert, så om feks du monterer LRF modulen på siden av siktet, må laserboksen stå på siden av siktepunktet.

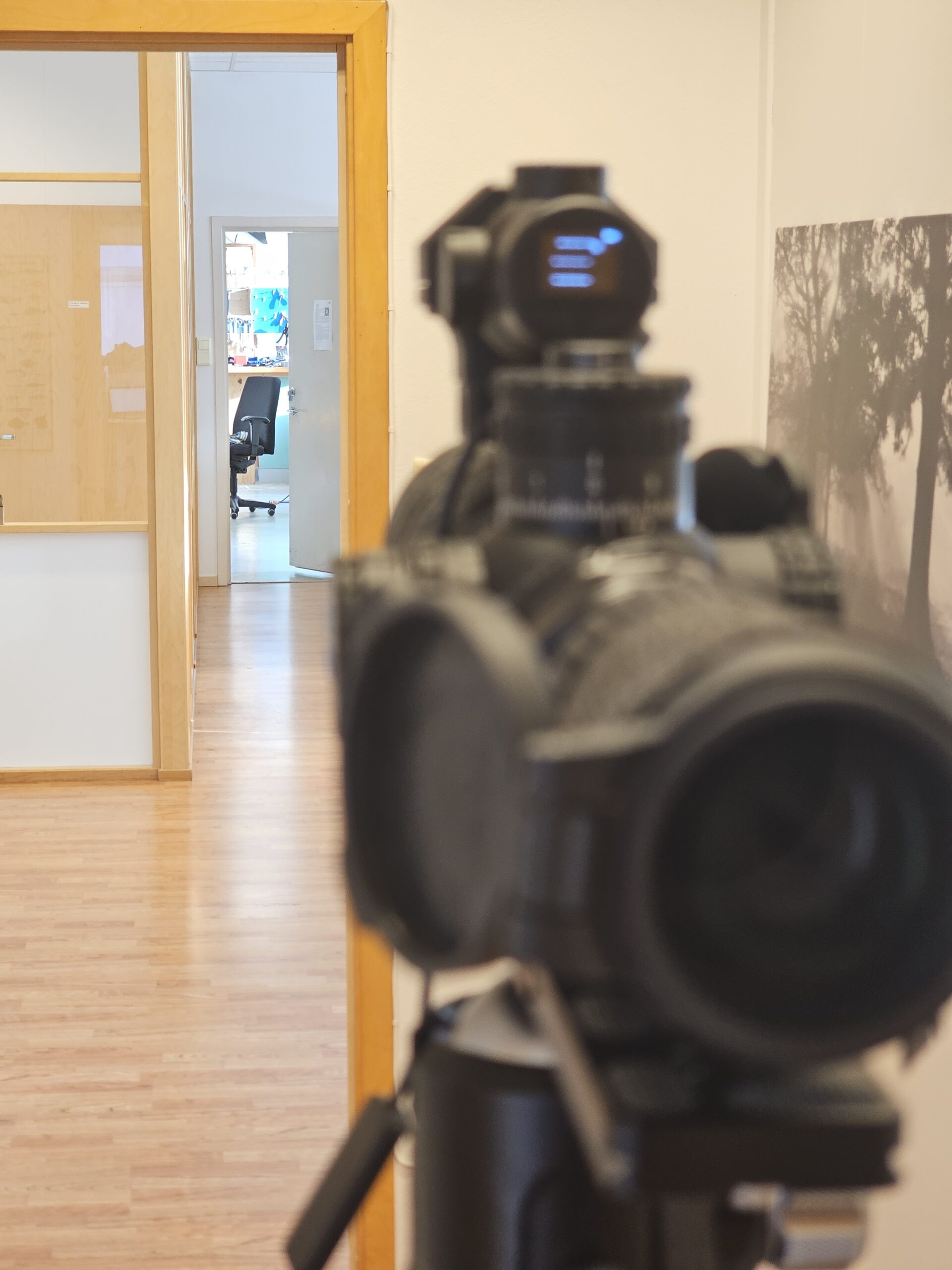

4. Hold inne M knappen på LRF modulen for å vise den synlige røde laseren for å sikte inn. Grovjuster LRF modulen i den medfølgende montasjen slik at den røde laseren er nær “laserboksen” du har tegnet og stram ringen til ca 2.5Nm.

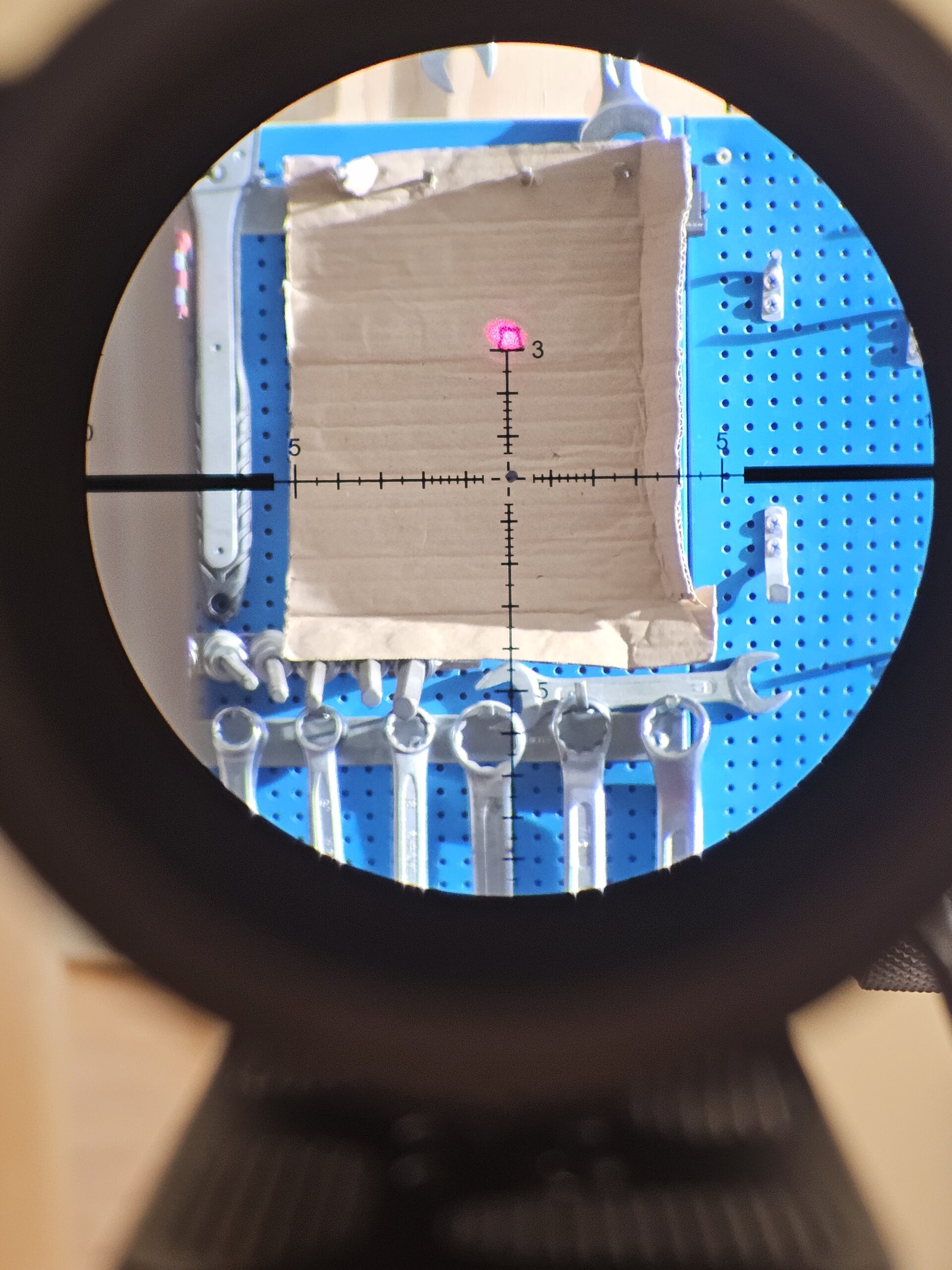

5. Finjuster med justeringstårnene slik at laseren treffer midt i laserboksen på arket. Se eksempelbilder under.







Kobling til Element Optics Ballistikk-app

Element Ballistics-appen er tilgjengelig gratis i App Store og Google Play. Før du kan bruke Ballistic Calculator-funksjonen på HELIX 1500, må du installere appen og opprette en profil for våpenet ditt.



Tekniske spesifikasjoner:

• Rørdiameter: 30 mm
• Laserspredning: 2 MRAD
• Display: Opplyst
• Værfast: Ja
• Ballistisk chip: Ja
• Lengde: 97,3 mm
• Vekt: 116 g
• Garanti: 3 år

Medfølger:

• Boks
• Bruksanvisning
• Fjernkontroll

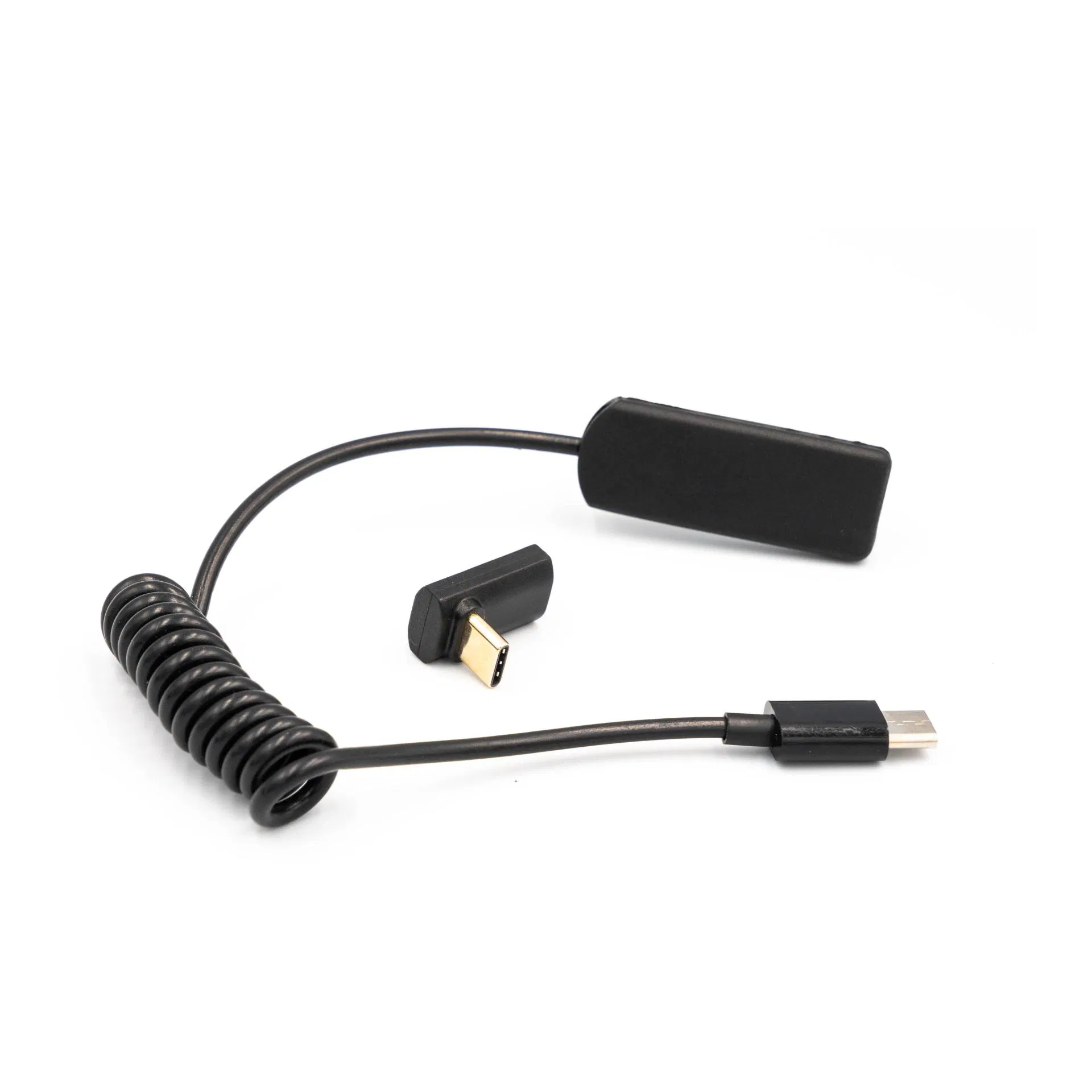

• USB-C-kabel med rett og 90 graders tilkobling

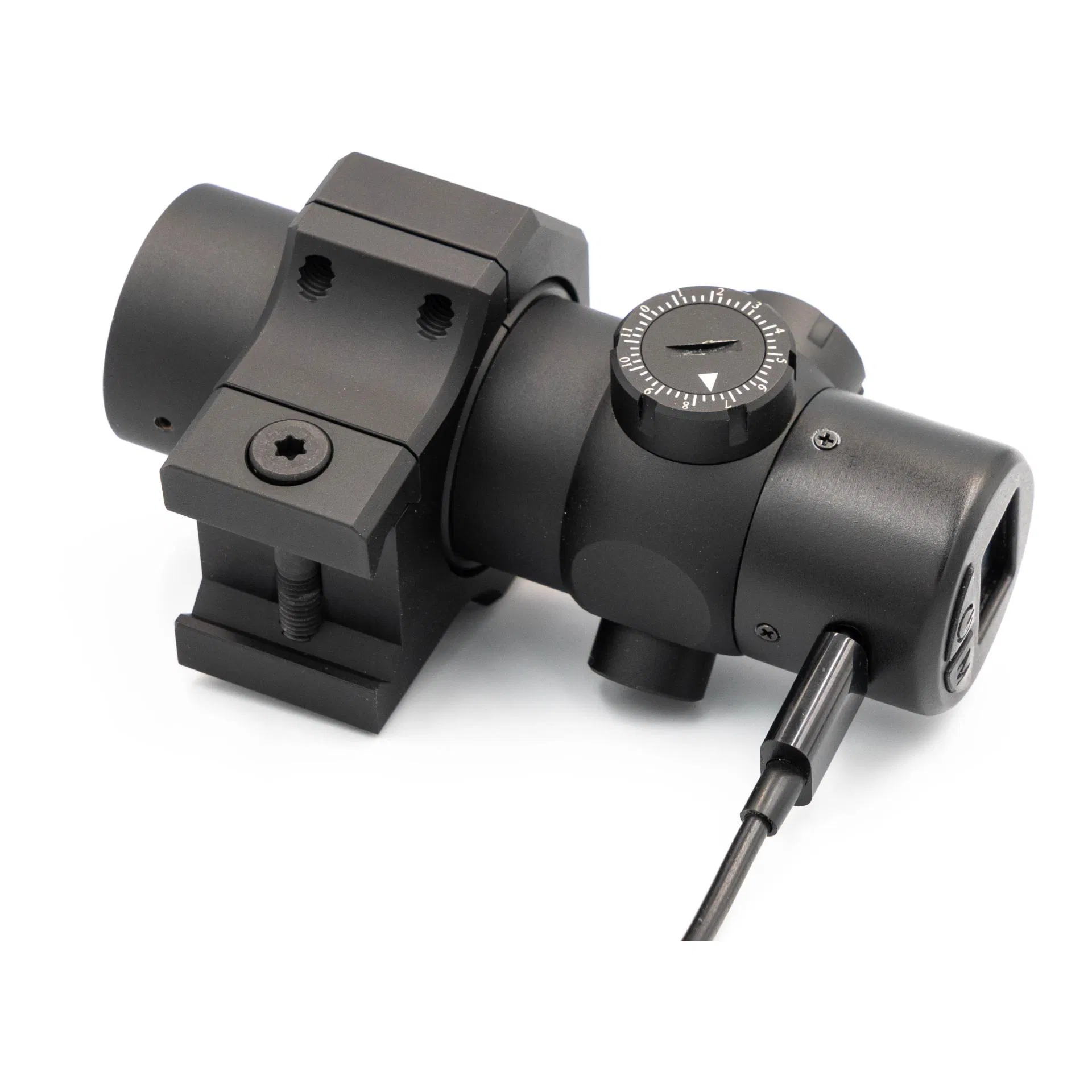

• 30 mm monteringsring
• Torx-nøkkel



MERK: HYPR-7-enheten er ikke inkludert, men er med på bildet kun for å vise hvordan de to enhetene kan fungere sammen.

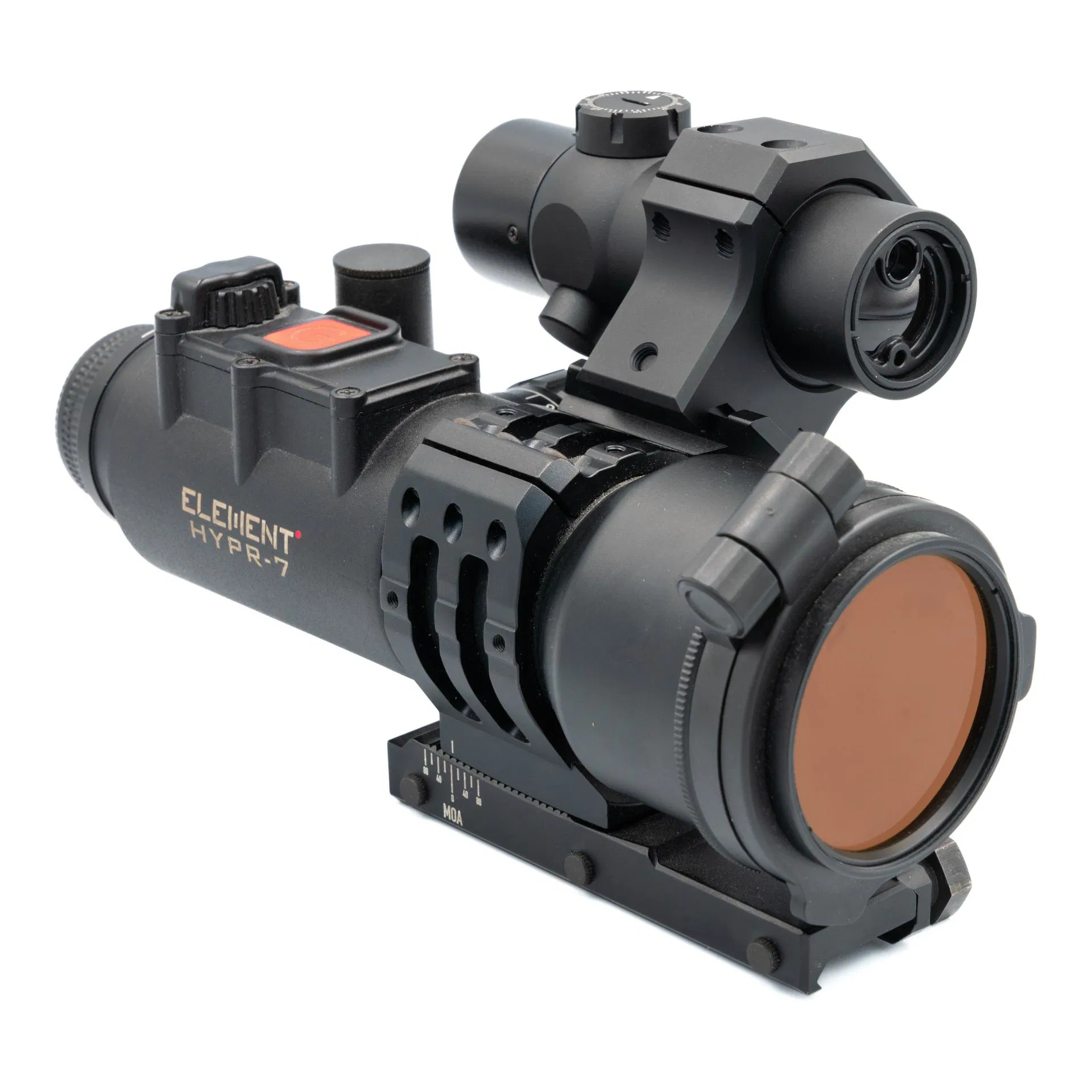

Montering på Element Optics HYPR-7

HYPR-7 er designet for å brukes sammen med avstandsmålingsmodulen for å gi umiddelbare avfyringsløsninger uten behov for ekstern inndata. For å gjøre dette systemet mer brukervennlig inkluderer Element Optics en kort Picatinny-skinne med HYPR-7 spesielt for montering av modulen. Den kan monteres direkte over eller på siden av HYPR-7. Avstandsmålingsmodulen vil automatisk pare seg med HYPR-7 når den er innenfor rekkevidde. Bluetooth-ikonet vises både på HYPR-7s display og på modulens skjerm. Når den er koblet til, sender avstandsmåleren data til HYPR-7, noe som gir en umiddelbar avfyringsløsning uten manuell inndata. Merk at avstandsmålingsmodulen vil vise ballistiske data fra HYPR-7 og ignorere sitt eget ballistiske chip. Dette betyr at en spotter/skytter-par alltid vil jobbe med de samme dataene.
